Led燈帶是指把LED組裝在帶狀的FPC（柔性線路板）或PCB硬板上，因其產品形狀象一條帶子一樣而得名。LED全彩燈條又名LED幻彩燈條，LED數碼燈條，?像素?zé)魲l，?英文名為：LED?pixel?strips，可以實現追逐，流水，幻彩，顯示效果等。因?yàn)槭褂脡勖L(zhǎng)（一般正常壽命在3~5萬小時），又非常節能和綠色環保而逐漸在各種裝飾行業中嶄露頭角。
產品優點
1、采用SMD5050rgb??LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便
一、產品參數
產品類型 | 外置5050RGB 512系列幻彩燈條 |
燈帶型號 | UCS512B3-5050RGB -72D-24V |
IC型號 | UCS512B3 |
工作電壓 | DC24V |
功率 | 17W/M |
板寬、板厚 | 10MM 2盎司 |
顯示灰度等級 | 256 |
燈珠數量 | 72燈/米 |
IC數量 | 12個IC/米、12個像素點/米——一拖六（1個IC帶6個燈珠） |
工作溫度 | -25°C---80°C |
工作壽命 | 30KH |
板材顏色 | 白板 |
發光顏色 | 全彩/通過512控制器能實現任意顏色 任意效果 |
數據傳輸速率 | 800K/S |
防水等級 | 裸板-不防水 滴膠-IP65 套管-IP67 灌膠-IP68 |
產品特色 | 8腳DMX512協議4線路 編程寫址 |
包裝 | 5米/盤 卷盤固定 防靜電袋包裝 |
二、IC介紹
1、控制原理：一個IC控制六顆LED組成一個回路(一組)，控制器通過控制IC對FPCB里面的電路進行控制，從而控制LED燈條變化不同的效果；如閃爍，追逐，跳變，順時針跑馬，逆時針跑馬，單色跑馬，變色跑馬，單顆追逐從頭到尾，流水，模擬閃電等；也可以根據客戶需要，自行編寫，編寫出所有想要的效果。
2、環保安全：采用優質高亮SMD5050RGB燈珠，具有耗電小、產生熱量小、無眩光，耐沖擊等，低壓直流24V供電，安全可靠性更高。
3、UCS512B3是DMX512單線并聯協議LED驅動芯片，可選擇3通道高精度恒流輸出，UCS512B3 解碼技 術精準解碼DMX512信號，可兼容并拓展512協議信號，UCS512B3對傳輸頻率在250K-750K以?xún)?nèi)的DMX512 信號完全自適應解碼，無需進行任何速度設置，尋址可達4096通道。UCS512B3內置E2PROM，無需外接， 同時支持在線寫碼，可通過地址寫碼線級聯點與點間距50米內任意多個UCS512B3 芯片一次性在線寫 碼。芯片提供3個耐壓24V的可達60毫安的高精度恒流輸出通道。高端口刷新率，大幅提高畫面刷新率。 它主要為建筑物裝飾和舞臺燈光效果LED 照明系統而設計，適合于需要并接的 LED 照明系統，某一個 芯片的異常完全不影響其他芯片的正常工作，維護簡單方便。
4、腳位圖
5、腳位說明
UCS512B3 | ||
序號 | 符號 | 功 能 描 述 |
1 | PO | 地址寫碼線輸出 |
2-4 | OUTR，OUTG，OUTB | PWM 輸出端口，恒流值 18mA |
5 | GND | 地 |
6 | DAI | DMX512 數據輸入 |
7 | PI | 地址寫碼線輸入,內置上拉 |
8 | VDD | 電源端，內置 5V 穩壓管 |
6、電氣特性（如無特殊說明，Ta＝ ? 4 0 ～ ＋ 8 5 ℃ ，Vdd＝ 5 V）
參數 | 符號 | 最小 | 典型 | 最大 | 單位 | 測試條件 |
Vout 最小電壓 | Voutl1 | 0.6 | V | Iout=18mA | ||
PO 管腳驅動電流 | 50mA | Vo ＝ 4V | ||||
PO 管腳灌電流 | 50mA | Vo ＝ 0.4V | ||||
輸出管腳電流 | Isink | 18 | mA | R，G，B | ||
PI 高電平翻轉電壓 | Vih | 0.7VDD | V | VDD=5V | ||
PO 低電平翻轉電壓 | Vil | - | 0.3VDD | V | VDD=5V | |
電流偏移量（通道間） | dIout | ±1.5 | ±3.0 | % | Vds=1V，Iout=18mA | |
電流偏移量（芯片間） | dIout | ±3.0 | ±5.0 | % | Vds=1V，Iout=18mA | |
電壓偏移量 VS-Vds | %dVds | ±0.1 | ±0.5 | %/V | 1V<Vds<5V | |
電壓偏移量 VS-Vdd | %dVds | ±1.0 | ±2.0 | %/V | 4V<Vdd<6V | |
靜態電流 | IDDdyn | 1.5 | mA | VDD=5V，REXT 懸空 | ||
消耗功率 | PD | 400 | mW | （Ta=25℃） |
三、燈珠介紹

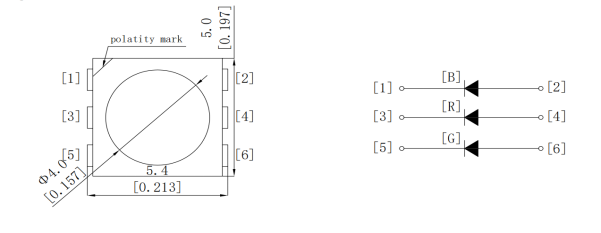

1、包裝尺寸
2、電性與光學特征
項目 | 符號 | 測試條件 | 價值 | 單位 | |||
Min. | Max. | Typ. | |||||
正向電壓 |
Vf | R | IF=20mA | 2.0 | 2.4 | --- | V |
G | 3.0 | 3.4 | --- | V | |||
B | 3.0 | 3.4 | --- | V | |||
發光強度 |
IV | R | IF=20mA | 700 | 1000 | --- | mcd |
G | 1500 | 2000 | --- | mcd | |||
B | 300 | 500 | --- | mcd | |||
優勢波長 |
WLD | R | IF=20mA | 619 | 625 | --- | nm |
G | 515 | 520 | --- | nm | |||
520 | 525 | --- | nm | ||||
B | 462.5 | 467.5 | --- | nm | |||
反向電流 | VR=5V | IR | --- | 10 | --- | uA | |
視角 | 2Θ1/2 | IF=20mA | --- | --- | 120 | Deg | |

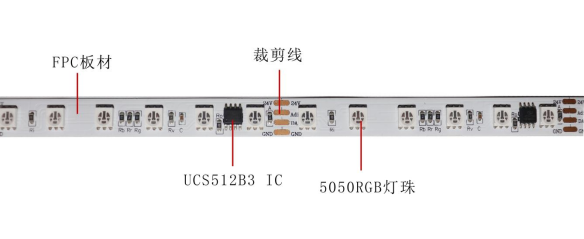

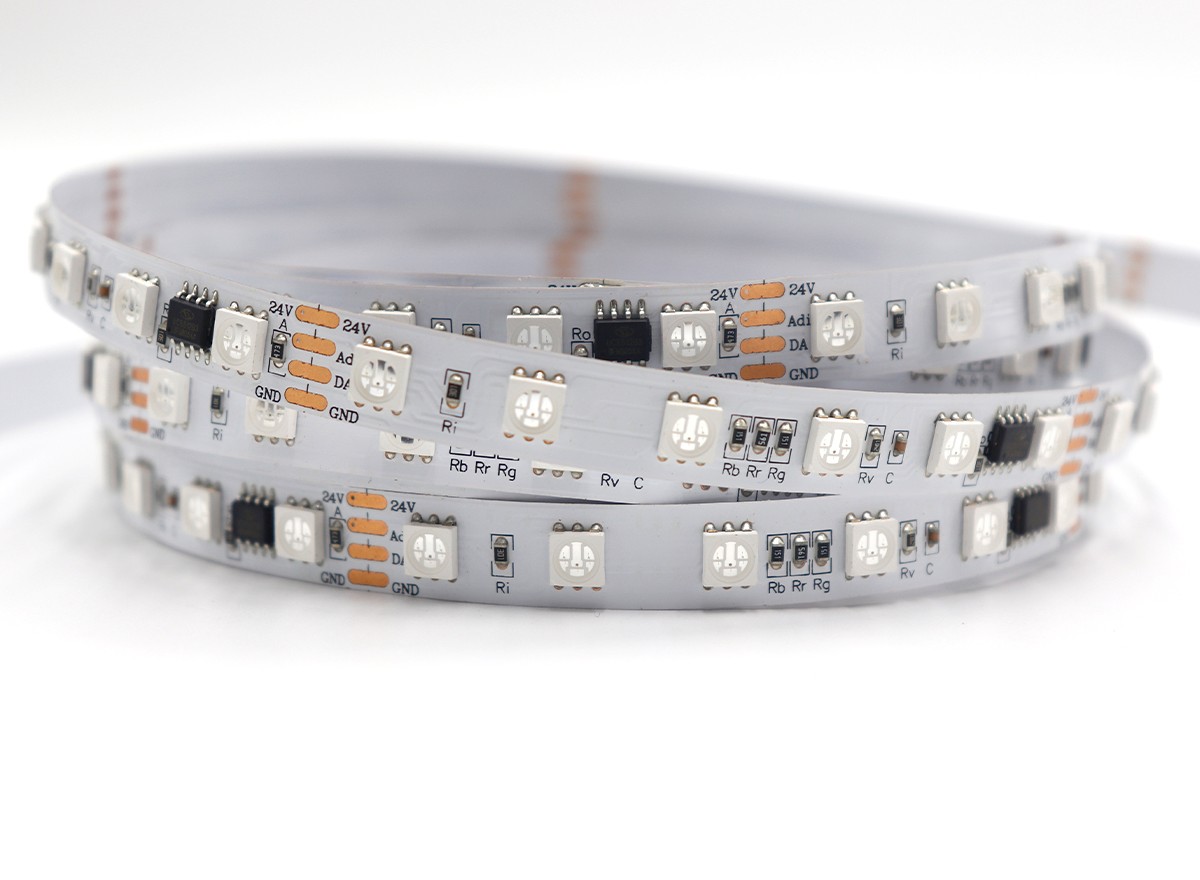

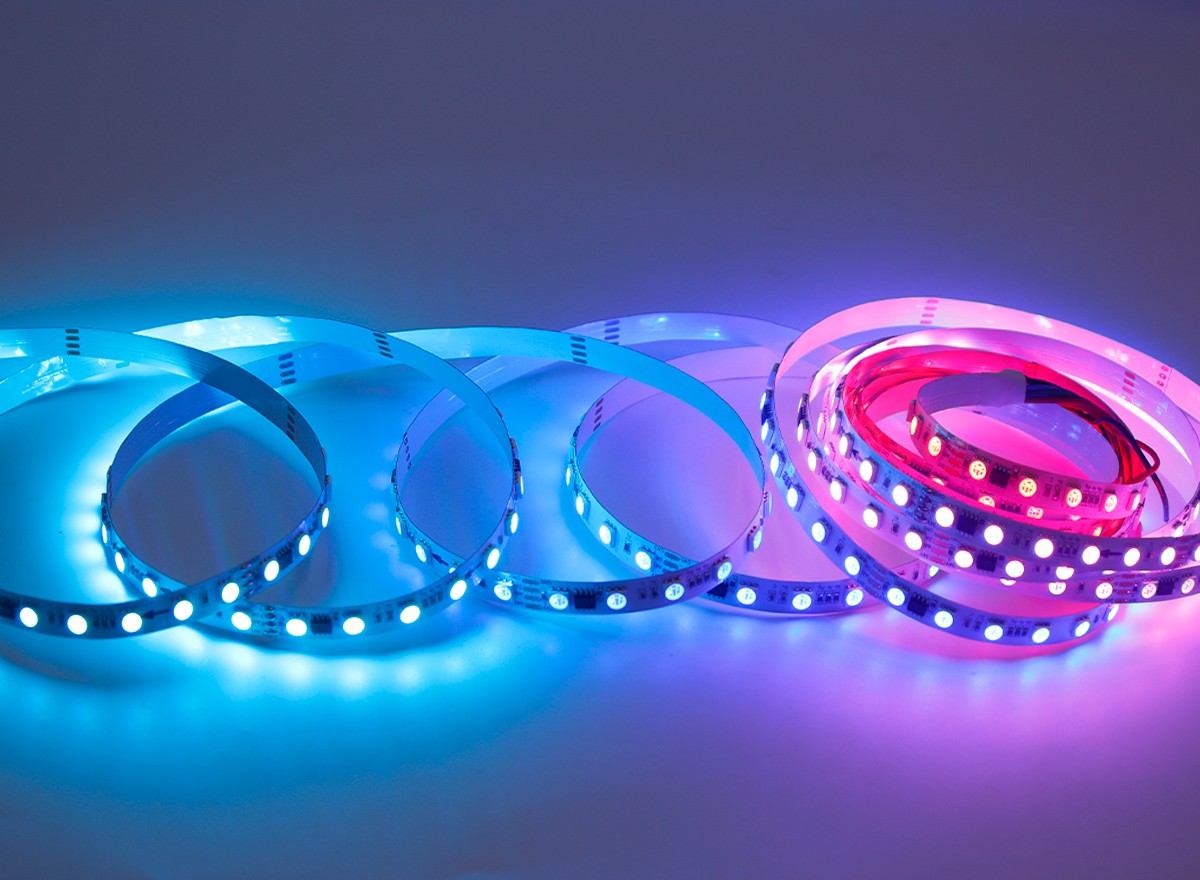

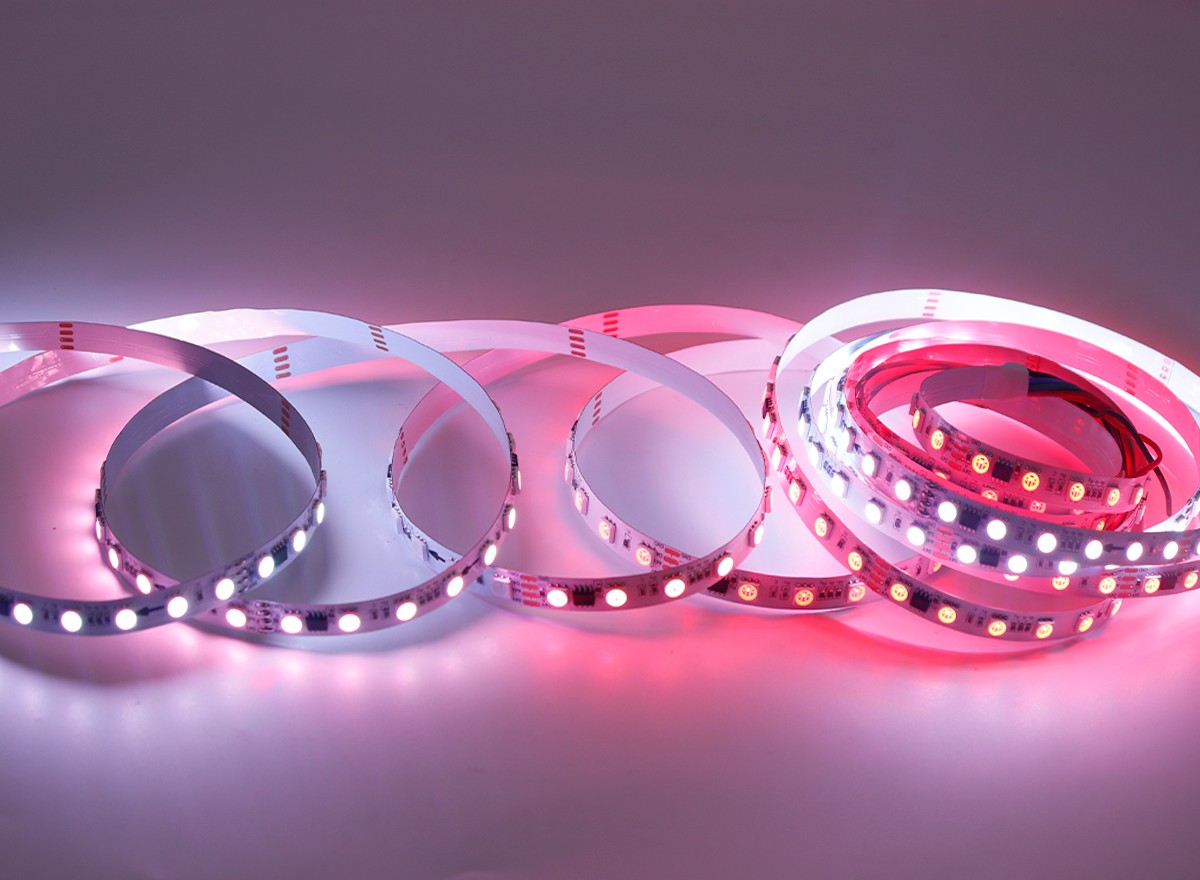

四、實物展示

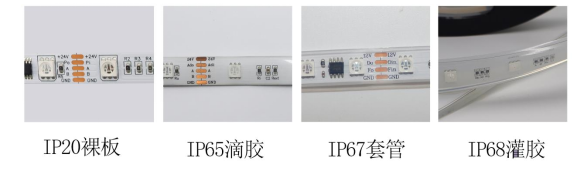

五、防水分類
六、產品優點及使用場合
1、采用SMD5050rgb??LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；

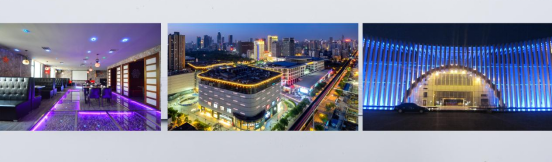

4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便，適用范圍廣如：
室內照明：商鋪等室內商業氛圍照明、汽車裝飾、樓梯走廊家居裝飾照明。
氛圍照明：酒吧、KTV、咖啡館燈娛樂場所
戶外照明：大樓外墻、建筑小品裝飾、水下照明工程
廣告照明：廣告字體的背光源、燈箱、發光字、發光招牌
七、光效控制與接線
1、控制器：LED全彩燈帶，要想切換光效，必須配備幻彩控制器。而每個控制器的控制距離不一樣，一般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離較長，超過控制器控制距離則需要使用控制器串聯方式進行分控。

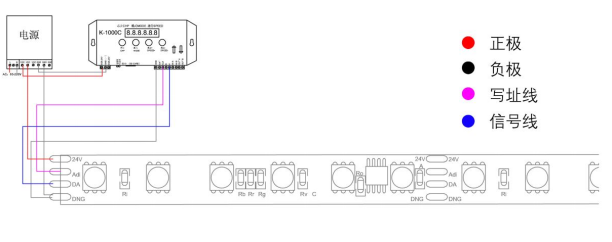

2、電源 + 控制器 + 燈條接線線路圖
3、壓差實測
5米燈帶壓差實測數據 | |||||
光色 距離 | 1米 | 2米 | 3米 | 4米 | 5米 |
通道一 | 23.4V | 23.2V | 23.1V | 23V | 22.5V |
通道二 | 23.4V | 23.2V | 23V | 22.9V | 22.9V |
通道三 | 23.4V | 23.2V | 23V | 22.9V | 22.9V |
全白 | 22.4V | 21.9V | 21.6V | 21.3V | 21.3V |

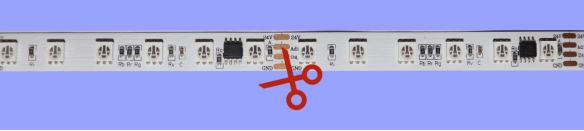

4、燈帶裁剪：燈帶為6燈1剪，每組燈可裁剪口為8.33CM,每一組燈之間的焊盤處為剪刀口，可在焊盤處剪接。
八、安裝注意事項
1.LED燈帶是靜電敏感產品，應采取措施避免靜電，諸如在使用過程中帶靜電手環或防靜電手套，所有的裝置、設備儀器接地線。建議對組裝后的LED燈帶進行測試，確認LED燈帶是否收到靜電的破壞，確認方可參考如下：低電流或低電壓下，LED不能點亮或亮度較其他LED明顯偏暗為缺陷品。
2.LED燈帶供電電壓為24V，過長使用（超過5米）壓降上升，導致尾部供電電壓不足，造成LED亮度不均勻，建議添加電源補電。
3.LED燈帶自帶雙面膠，粘貼前保證表面平整、干凈無油。
九、包裝展示
每5米/盤 （可定制長度）、防潮靜電袋包裝，整齊裝箱出貨。
