SMT貼片加工中短路現象產生的原因及解決方法

來源：疑難問答發布時間：2021-06-04 點擊數：230 熱門：LED燈帶

SMT貼片加工中短路現象產生的原因及解決方法SMT加工短路這種不良現象多發于細間距l(xiāng)C的引腳之間，所以又叫“橋接。當然也有CHP件之間發生短路現象的，那是極少數。下面就細閭距C引腳間的橋接問題淺談它的誠因及解決方法。橋接現象多發于O.5mm及以下間距的C引腳間，因其間距較小，故模板設計不當或印刷稍有疏漏就極易產生。

A模板依據IPC-7525鋼網設計指南要求，為保證錫膏能順暢地從網板開孔中釋放到PCB焊盤上，在網板的開孔方面，主要依賴于三個因素:1、面積比/寬厚比>0.662、)網孔孔壁光滑。

2、制作過程中要求供應商作電拋光處理。

3、以印刷面為上面，網孔下開口應比上開口寬0.01mm或0.02mm，即開口成倒錐形，便于焊育有效釋放，同時可減少網板清潔次數。具體的說也就是對于閭距為0.5mm及以下的C，由于其ITCH小，容易產生標接，鋼網開口方式長度方向不變，開口寬度為0.5~0.75焊盤寬度。厚度為0.12~.15mm，最好使用激光切割并進行拋光處理，以保證開口形狀為倒梯形和內壁光滑，以利印刷時下錫和成型良好。

B.錫育錫育的正確選擇對于解決橋接問題也有很大關系。0.5mm及以下間距的C使用錫膏時應選擇粒度在20~45um，黏度在8~1200pas左右的，錫有的活性可相據PCB表面清潔程度來決定，—般采用RMA級。

C.印刷印刷也是非常重要的一環。

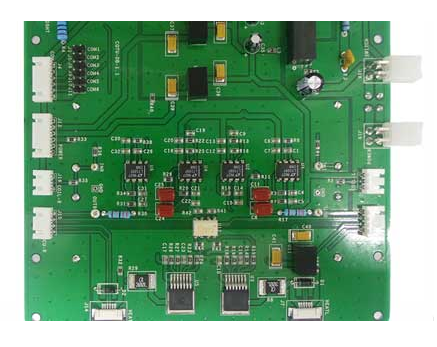

SMT貼裝加工

(1)刮刀的類型:刮刀有塑膠刮刀和鋼刮刀兩種，對于PITCHs0.5mm的IC，印刷時應選用鋼刮刀，以利于印刷后的錫膏成型。(2)刮刀的調整∶刮刀的運行角度以45，刮刀壓力一般為30N/mm;

(3)印刷速度﹔錫膏在刮刀的推動下會在模板上向前滾動。印刷速度快有利于模板的回彈，但同時會阻礙錫育漏印而速度過慢，錫育在模板上將不會滾動，引起焊盤上所印的錫膏分辨率不良，通常對于細間距的印刷速度范圍為10~20mm/s

(4)印刷方式:目前最普遍的印刷方式分為“接觸式印刷°和“非接觸式印刷”。模板與PCB之間存在間隙險的印刷方式為“非接觸式和刷”。一般間贖值為0.5~1.0mm ,其優點是適合不同黏度錫育。錫肓是被刮刀推入模板開孔與PCB焊盤接觸，在刮刀慢慢移開之后，模板即會與PCB自動分離，這樣可以減少由于真空漏氣而造成模板污獎的困擾。模板與PCB之間沒有間賦的印刷方式稱之為“接觸式印刷’”。它要求整體結構的穩定性，適用于印刷高精度的錫育，模板與PCB保持非常平坦的接觸，在印刷完后才與PCB脫離，因而該方式達到的印刷精度較高，尤適用于細間距、超細間距的錫膏印刷。

D.貼裝的高度，對于PITCH≤0.5mm的IC在貼裝時應采用0距離或者0~…0.1mm的貼裝高度，以避免因貼裝高度過低而徳錫育成型塌落，造成回流時產生短路。E.回流1、升溫速度太快﹔2、加熱溫度過高;3、錫膏受熱速度比電路板更快;4、焊劑潤濕速度太快。
