幻彩燈帶!led發光二極管工作電流分析

來源：LED燈帶發布時間：2022-09-06 點擊數：281 熱門：LED燈帶

　　led發光二極管的壓降是比較固定的，通常紅色為1.6V左右，綠色有2V和3V兩種，黃色和橙色約為2.2V，藍色為3.2V左右。對于常用的幾毫米大小的二極管，其工作電流一般在2毫安至20毫安之間，電流越大亮度越高，用電源電壓減去二極管的壓降，再除以設定的工作電流，就得出限流電阻的阻值.

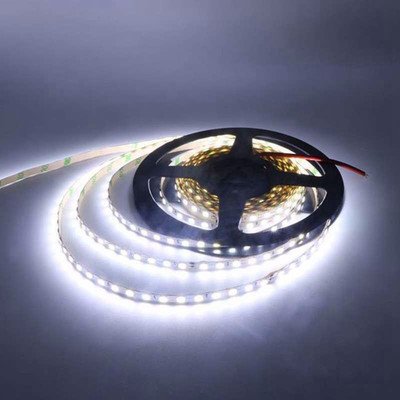

　　led發光二極管

　　1、led發光二極管電路的設計原理：

　　led發光二極管的反向擊穿電壓約5伏。它的正向伏安特性曲線很陡，使用時必須串聯限流電阻以控制通過管子的電流。限流電阻R可用下式計算：R=(E-UF)/IF式中E為電源電壓，UF為LED的正向壓降，IF為LED的一般工作電流。

　　注意：在實際設計中，往往提高限流電阻值來降低工作電流方法延長使用壽命，經驗值3-8MA。

　　2、特性分析：

　　(1)亮度與電流不是線性關系，電流大到一定值時，亮度變化不大。只要電流超過了最大正向電流就會燒了。特殊的主要看資料，一般的電流選定在3-20mA。

　　(2)發光二極管是電流型器件，通常靜態顯示有10 mA就有足夠亮度，極限值在50mA以下。36V串個2K左右的，48V串個3K左右的。

　　(3)LED(發光二極管)的工作電壓隨制造材料不同也不同。

　　3、發光二極管的正負極判斷：

　　(1)直插發光二極管：兩根引線中較長的一根為正極，應按電源正極。有的發光二極管的兩根引線一樣長，但管殼上有一凸起的小舌，靠近小舌的引線是正極。

　　(2)貼片發光二極管：帶有杠的是負極

　　4、工作參數：

　　(1)正向工作電流If：它是指發光二極管正常發光時的正向電流值。一般LED發光二極管的工作電流在十幾mA至幾十mA，而低電流LED的工作電流在2mA以下(亮度與普通發光管相同)。

　　(2)正向工作電壓VF：一般發光二極管參數表中給出的工作電壓是在給定的正向電流下得到的。一般是在IF=20mA時測得的。發光二極管正向工作電壓VF在1.4～3V。在外界溫度升高時，VF將下降。

　　R≈V/I，一般應用取I=3～5mA，則R=?。---經驗值

　　(3)常用參數：

　　普通發光二極管的正向飽和壓降為1.6V～2.1V,正向工作電流為5～20mA超亮發光二極管有三種顏色，然而三種發光二極管的壓降都不相同。其中紅色的壓降為2.0--2.2V，黃色的壓降為1.8—2.0V，綠色的壓降為3.0—3.2V。正常發光時的額定電流均為20mA。

　　5、與其它發光燈對比：

　　與小白熾燈泡和氖燈相比，發光二極管的特點是：工作電壓很低(有的僅一點幾伏);工作電流很小(有的僅零點幾毫安即可發光);抗沖擊和抗震性能好，可靠性高，壽命長;通過調制通過的電流強弱可以方便地調制發光的強弱。
