Led燈帶是指把LED組裝在帶狀的FPC（柔性線路板）或PCB硬板上，因其產品形狀象一條帶子一樣而得名。LED全彩燈條又名LED幻彩燈條，LED數碼燈條，?像素?zé)魲l，?英文名為：LED?pixel?strips，可以實現追逐，流水，幻彩，顯示效果等。因?yàn)槭褂脡勖L(zhǎng)（一般正常壽命在3~5萬小時），又非常節能和綠色環保而逐漸在各種裝飾行業中嶄露頭角。
產品優點
1、采用SMD5050rgb??LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便。
一、產品參數
產品類型 | 外置5050RGB幻彩燈條 |
燈帶型號 | UCS1903B-5050RGB-72D-24V |
IC型號 | UCS1903B |
工作電壓 | DC24V |
功率 | 15W/M |
板寬、板厚 | 10MM 2盎司 |
顯示灰度等級 | 256 |
燈珠數量 | 72燈/米 |
IC數量 | 12個IC/米、12個像素點/米——1拖6（1個IC帶6個燈珠） |
工作溫度 | -25°C---80°C |
工作壽命 | 30KH |
板材顏色 | 白板 |
發光顏色 | 全彩/通過控制器能實現任意顏色 任意效果 |
數據傳輸速率 | 800K/S |
防水等級 | 裸板-不防水 滴膠-IP65 套管-IP67 灌膠-IP68 |
包裝 | 5米/盤 卷盤固定 防靜電袋包裝 |
二、IC介紹
1、控制原理：一個IC控制6顆LED組成一個回路(一組)，控制器通過控制IC對FPCB里面的電路進行控制，從而控制LED燈條變化不同的效果；如閃爍，追逐，跳變，順時針跑馬，逆時針跑馬，單色跑馬，變色跑馬，單顆追逐從頭到尾，流水，模擬閃電等；也可以根據客戶需要，自行編寫，編寫出所有想要的效果。
2、環保安全：采用優質高亮SMD5050RGB燈珠，具有耗電小、產生熱量小、無眩光，耐沖擊等，低壓直流24V供電，安全可靠性更高。
3、UCS1903B是三通道LED驅動控制專用電路，內部集成有MCU數字接口、數據鎖存器、LED 高壓驅動等電路。通過外圍MCU控制實現該芯片的單獨輝度、級聯控制實現戶外大屏的彩色點陣發光控制。產品性能優良，質量可靠。

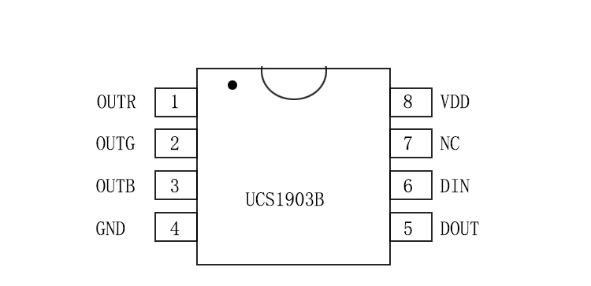

4、腳位圖
5、腳位說明
UCS1903B | ||
序號 | 符號 | 功 能 描 述 |
1 | OUTR | Red(紅) PWM 控制輸出 |
2 | OUTG | Green(綠) PWM 控制輸出 |
3 | OUTB | Blue(藍) PWM 控制輸出 |
4 | GND | 接地 |
5 | DOUT | 顯示數據級聯輸出（800K） |
6 | DIN | 顯示數據輸入（800K） |
7 | NC | |
8 | VDD | 電源 |
6、電氣參數（如無特殊說明，Ta＝ ? 4 0 ～ ＋ 8 5 ℃ ，Vss＝ 0 V, Vdd＝ 4.5 ～ 5.5 V）
參數 | 符號 | 最小 | 典型 | 最大 | 單位 | 測試條件 |
低電平輸出電流 | Iout | - | 17 | - | mA | R，G，B |
低電平輸出電流 | Ido | 10 | - | - | mA | Vo ＝ 0.4V，Dout |
輸入電流 | Ii | - | - | ±1 | μA | |
輸出管腳電流 | Isink | 17 | mA | |||
高電平輸入電壓 | Vih | 0.7Vdd | - | V | DIN ，SET | |
低電平輸入電壓 | Vil | - | - | 0.3Vdd | V | DIN ，SET |
滯后電壓 | Vh | - | 0.35 | - | V | DIN ，SET |
電流偏移量（通道間） | dIout | ±1.5 | ±3.0 | % | Vds=1V，Iout=17mA | |
電流偏移量（芯片間） | dIout | ±3.0 | ±5.0 | % | Vds=1V，Iout=17mA | |
電流偏移量 VS-Vds | %dVds | ±0.1 | ±0.5 | %/V | 1V<Vds<3V | |
電流偏移量 VS-Vdd | %dVds | ±1.0 | ±2.0 | %/V | 4.5V<Vdd<5.5V | |
動態電流損耗 | IDDdyn | 無負載 | 1 | mA | ||
消耗功率 | PD | （Ta=25℃） | 250 | mW | ||
熱阻值 | Rth(j-a) | 80 | 190 | ℃/W |
三、燈珠介紹

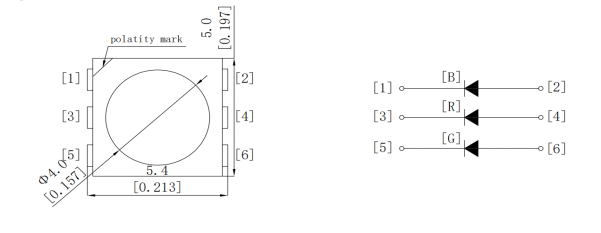

1、包裝尺寸
2、電性與光學特征
項目 | 符號 | 測試條件 | 價值 | 單位 | |||
Min. | Max. | Typ. | |||||
正向電壓 |
Vf | R |
IF=20mA | 2.0 | 2.4 | --- | V |
G | 3.0 | 3.4 | --- | V | |||
B | 3.0 | 3.4 | --- | V | |||
發光強度 |
IV | R |
IF=20mA | 700 | 1000 | --- | mcd |
G | 1500 | 2000 | --- | mcd | |||
B | 300 | 500 | --- | mcd | |||
優勢波長 |
WLD | R |
IF=20mA | 619 | 625 | --- | nm |
G | 515 | 520 | --- | nm | |||
520 | 525 | --- | nm | ||||
B | 462.5 | 467.5 | --- | nm | |||
反向電流 | VR=5V | IR | --- | 10 | --- | uA | |
視角 | 2Θ1/2 | IF=20mA | --- | --- | 120 | Deg | |

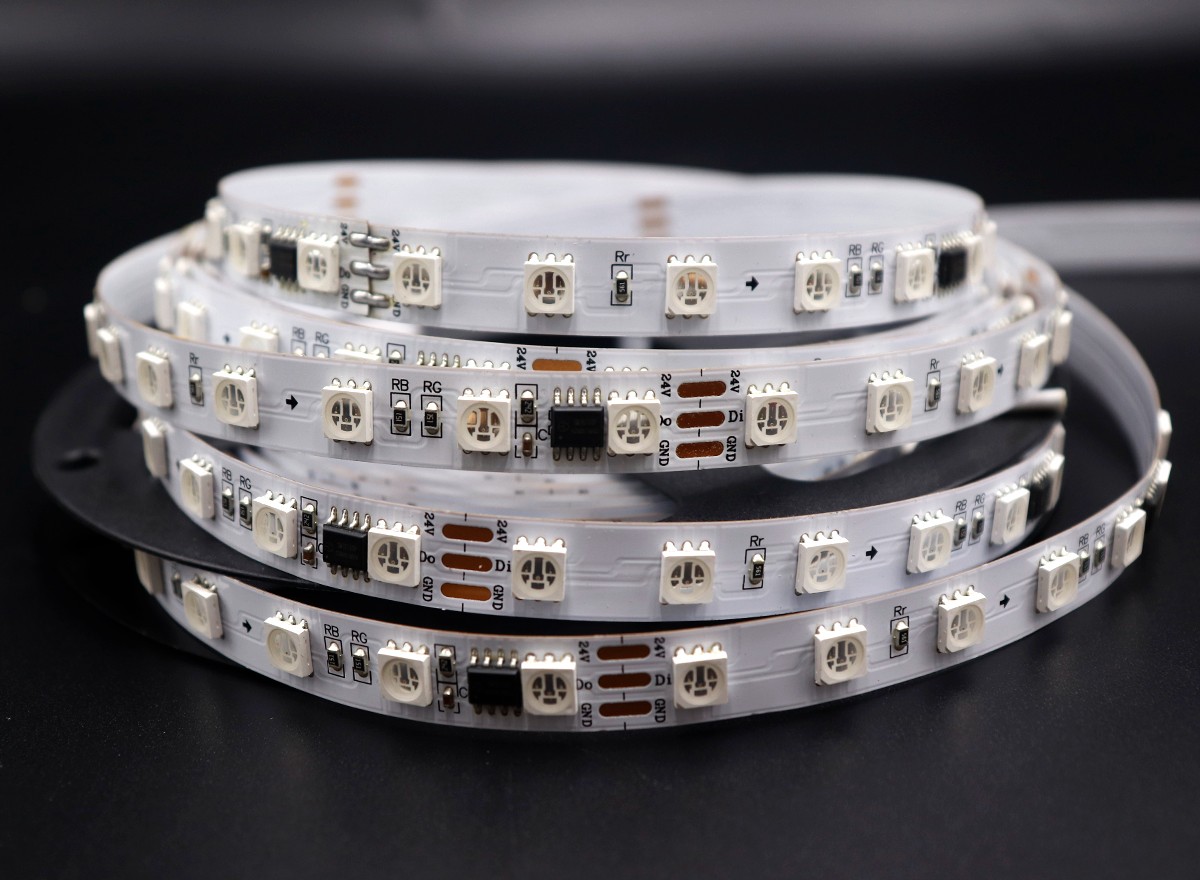

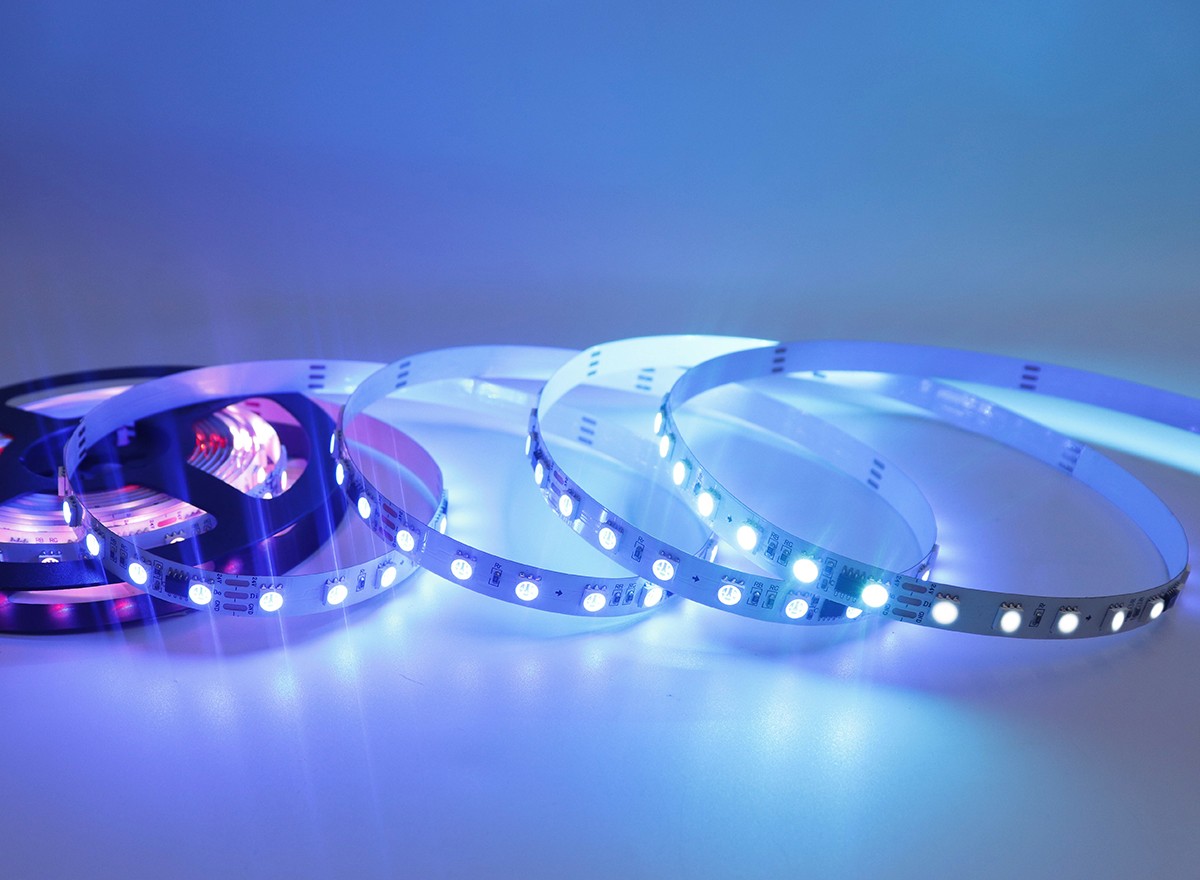

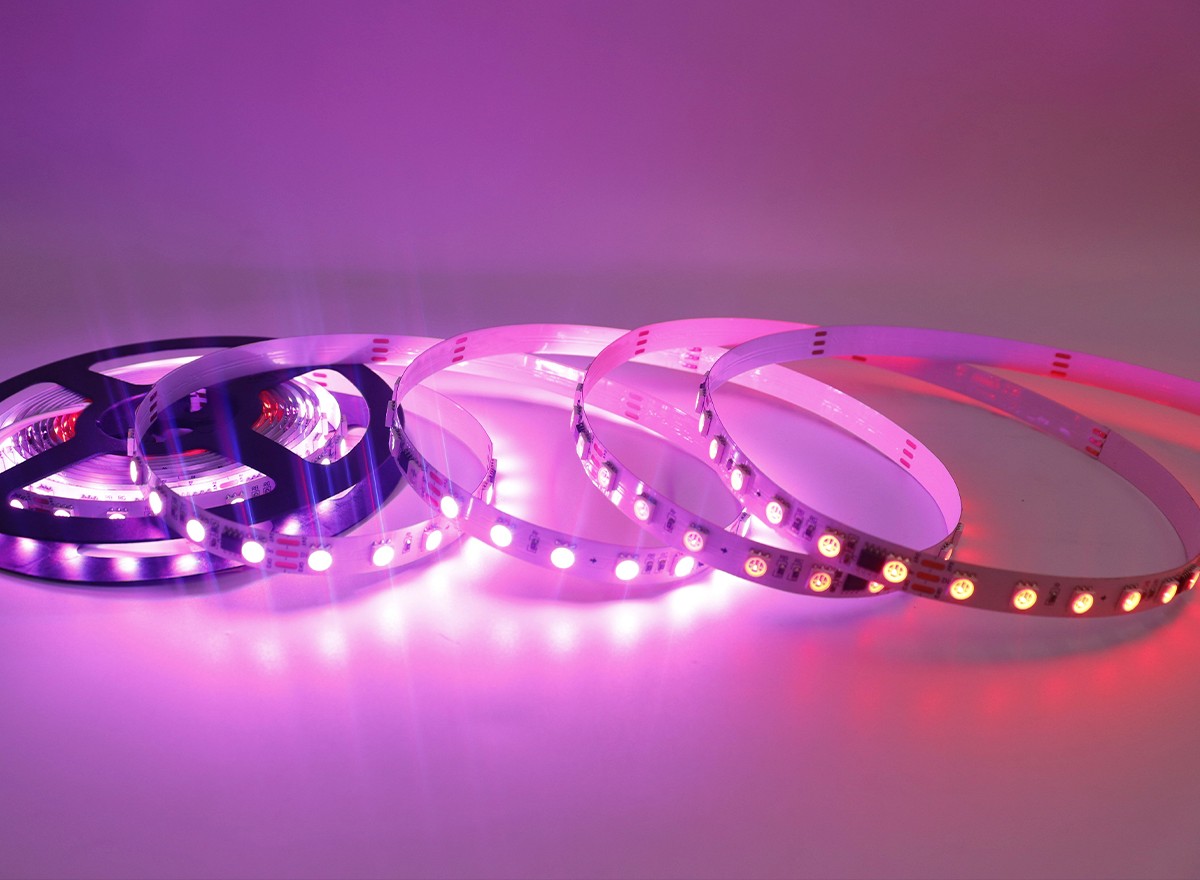

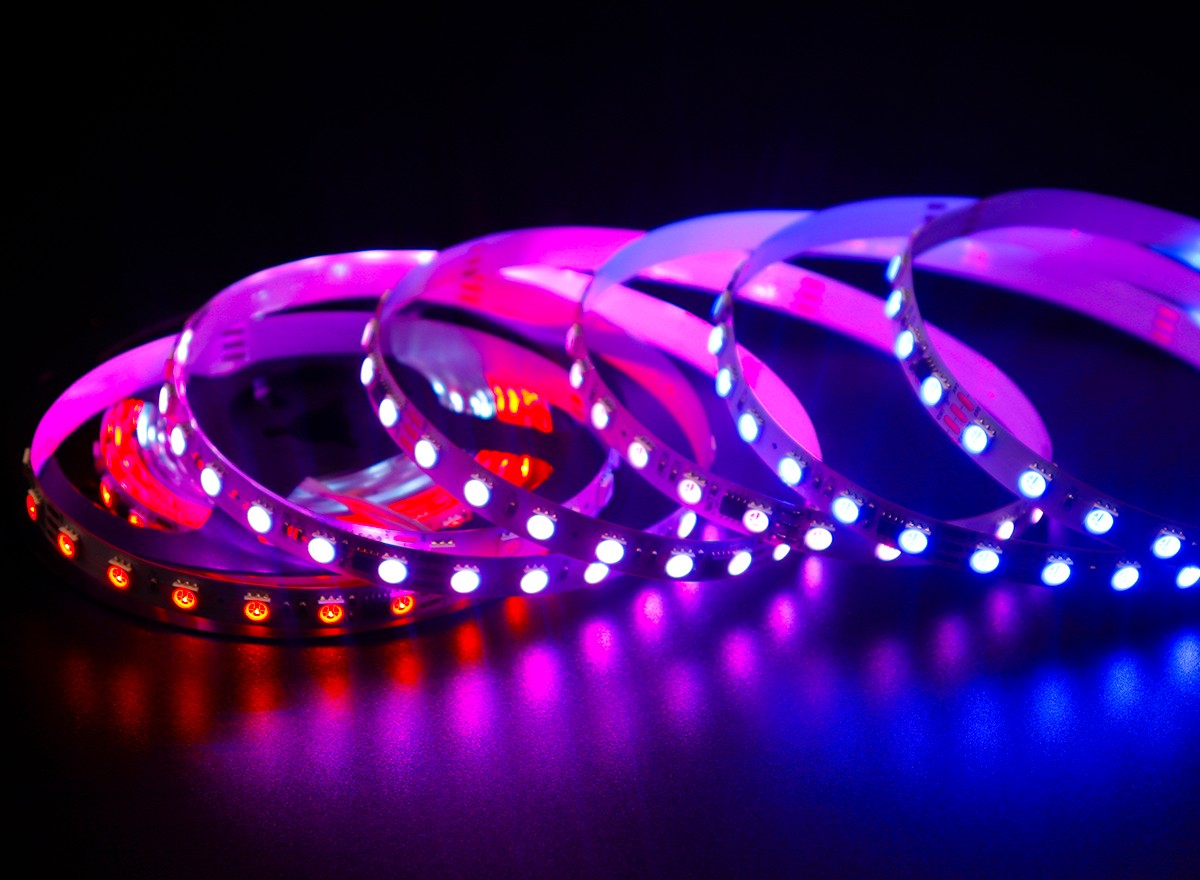

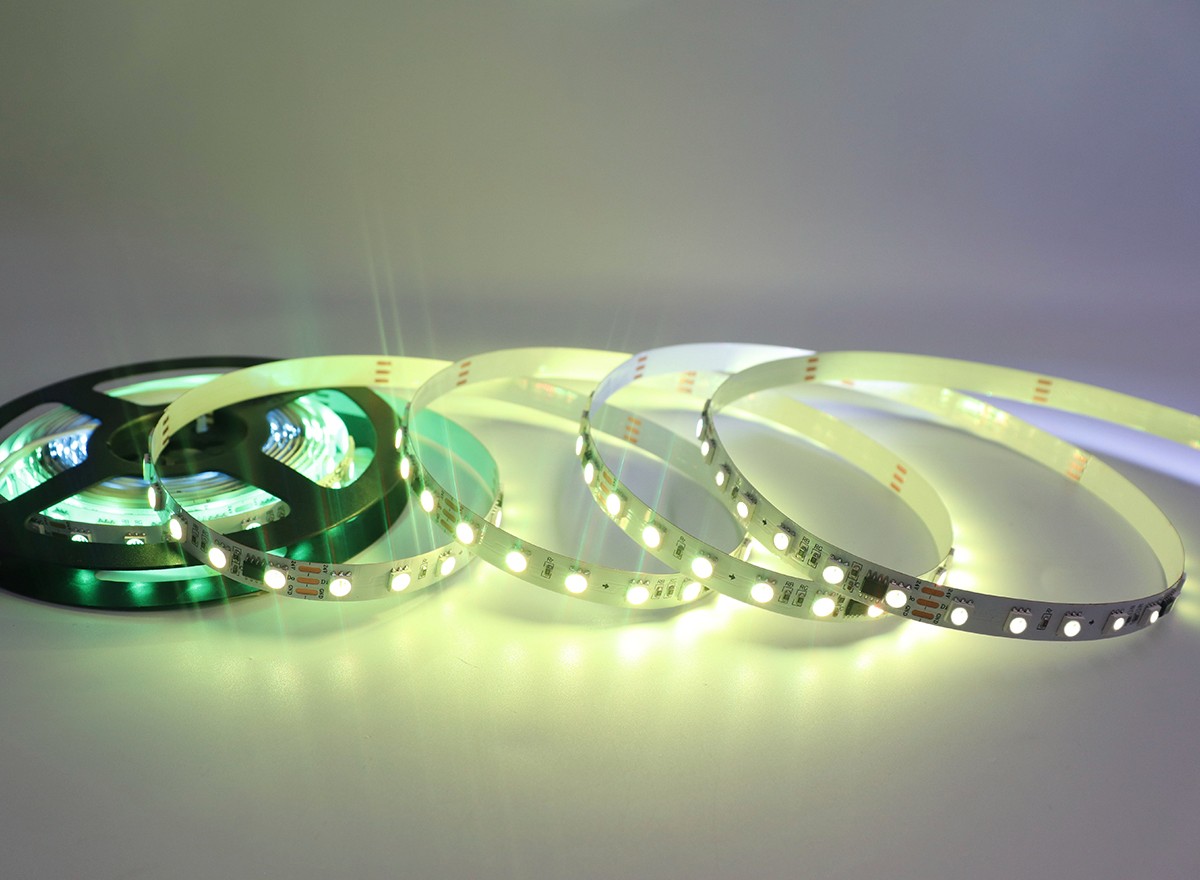

四、實物展示

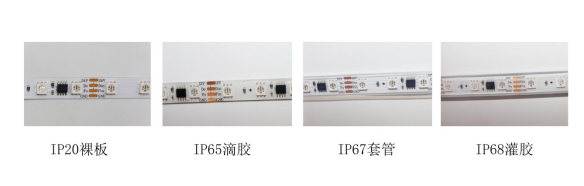

五、防水分類
六、產品優點及使用場合
1、采用SMD5050rgb??LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；

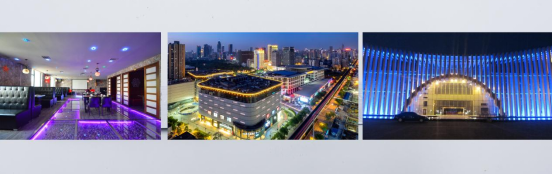

4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便，適用范圍廣如：
室內照明：商鋪等室內商業氛圍照明、汽車裝飾、樓梯走廊家居裝飾照明。
氛圍照明：酒吧、KTV、咖啡館燈娛樂場所
戶外照明：大樓外墻、建筑小品裝飾、水下照明工程
廣告照明：廣告字體的背光源、燈箱、發光字、發光招牌
七、光效控制與接線
1、控制器：LED全彩燈帶，要想切換光效，必須配備幻彩控制器。而每個控制器的控制距離不一樣，一般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離較長，超過控制器控制距離則需要使用控制器串聯方式進行分控。

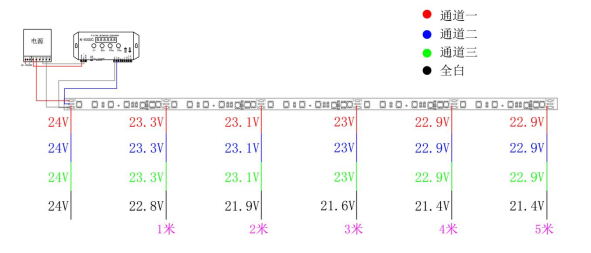

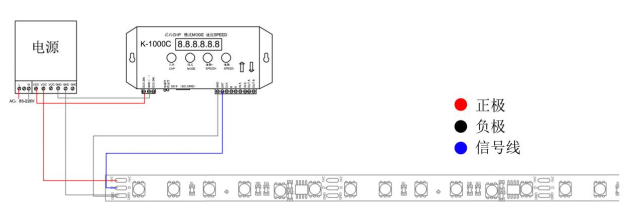

2、電源 + 控制器 + 燈條接線線路圖
3、壓差
5米燈帶壓差實測數據 | |||||
光色 距離 | 1米 | 2米 | 3米 | 4米 | 5米 |
通道一 | 23.3V | 23.1V | 23V | 22.9V | 22.9V |
通道二 | 23.3V | 23.1V | 23V | 22.9V | 22.9V |
通道三 | 23.3V | 23.1V | 23V | 22.9V | 22.9V |
全白 | 22.4V | 21.9V | 21.6V | 21.4V | 21.4V |

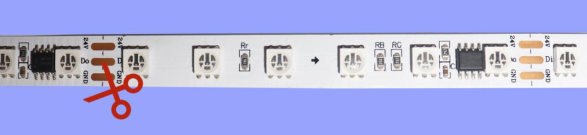

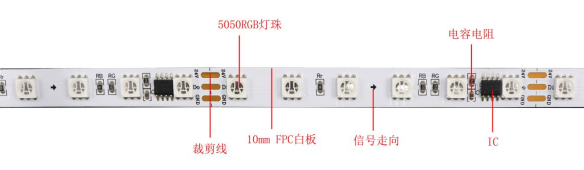

4、燈帶裁剪：燈帶為6燈1剪，每組燈可裁剪口為8.33CM,每一組燈之間的焊盤處為剪刀口，可在焊盤處剪接。
八、安裝注意事項
1.LED燈帶是靜電敏感產品，應采取措施避免靜電，諸如在使用過程中帶靜電手環或防靜電手套，所有的裝置、設備儀器接地線。建議對組裝后的LED燈帶進行測試，確認LED燈帶是否收到靜電的破壞，確認方可參考如下：低電流或低電壓下，LED不能點亮或亮度較其他LED明顯偏暗為缺陷品。
2.LED燈帶供電電壓為24V，過長使用（超過5米）壓降上升，導致尾部供電電壓不足，造成LED亮度不均勻，建議添加電源補電。
3.LED燈帶自帶雙面膠，粘貼前保證表面平整、干凈無油。
九、包裝展示
每5米/盤 （可定制長度）、防潮靜電袋包裝，整齊裝箱出貨。
